  • Starre Spannverschlüsse Starre Spannverschlusse Mit Ring 1
  • Starre Spannverschlüsse Starre Spannverschlusse Mit Ring 2
Produktbeschreibung Technischen Datenblatt Ergänzung
Welded link gives great strength.
Supplied with or without spring safety lock - particularly suitable for equipment subject to vibration.
Possibility of sealing.
Supplied with or without padlock hasp.
Suitable for screw fixing. Spring safety lock requires positive action to release latch.
Very robust
Possibility of sealing

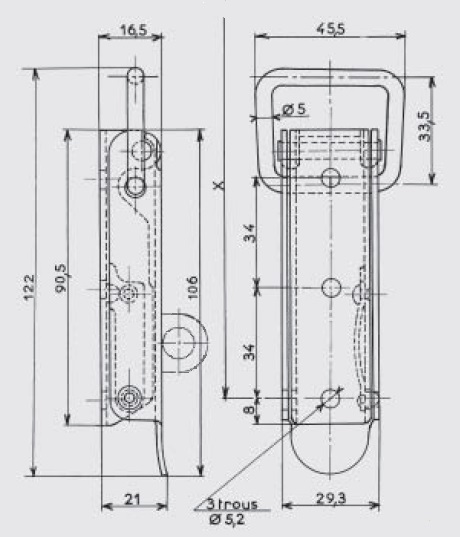

Approximate fixing position to give 200daN tension, using catch plate AC 155
x = 131.5mm
Maximum operating tension: 300daN
Recommended Catch Plate: Type AC 154 or AC 155
Lever: Metal Thickness 2.0mm
Base: Metal Thickness type 2.0mm
Link: 5mm diameter wire, welded
Download der IGS Datei
MATERIALFERTIGUNGBEFESTIGUNGTHEORETISCHES GEWICHT
KG/HUNDERT		REFERENZ
StahlRohmit Bohrungen16,450GO.80-BR*
StahlWeißer Zinküberzugmit Bohrungen16,450GO.80-ZI
StahlBichromat-Zinküberzugmit Bohrungen16,450GO.80-ZB*
Edelstahl 18/8Rohmit Bohrungen16,450GO.80-IB
StahlRohmit Bohrungen16,700GO.80-EBR*
StahlWeißer Zinküberzugmit Bohrungen16,700GO.80-EZI
StahlBichromat-Zinküberzugmit Bohrungen16,700GO.80-EZB*
Edelstahl 18/8Rohmit Bohrungen16,700GO.80-EIB*
* Artikel auf Anfrage gefertigt
