Starre Spannverschlusse

Wilkommen / Katalog / Spannverschlüsse / Haken / Griffplatte / Starre Spannverschlüsse / Starre Spannverschlusse

Produktbeschreibung Technischen Datenblatt Ergänzung

Available with or without Padlock facility. Larger version of type R6/R7. Simple inexpensive model.
To improve performance the light alloy model has a zinc plated steel link. Suitable for screw fixing.

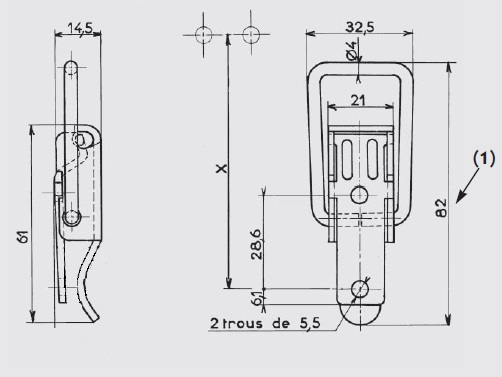

Variant GO.26F*: overall length 111 mm instead of 82 mm.

Approximate fixing position to give approximate 30daN tension, using catch plate AC 121 or AC 123:
x = 78.7mm
Maximum operating tension: 60daN
Recommended Catch Plate: Type AC 121 or AC 123:
Lever: Metal Thickness 2.0mm
Base: Metal Thickness type GO 26 2.5mm
Metal Thickness type GO 27 2.0mm
Link: 4.0mm diameter wire

Download der IGS Datei

MATERIAL	FERTIGUNG	BEFESTIGUNG	THEORETISCHES GEWICHT KG/HUNDERT	REFERENZ
Stahl	gebeizt	mit Bohrungen	5,550	GO.26-BR*
Stahl	gebeizt	ohne Bohrungen	5,630	GO.26-ABR
Stahl	gebeizt	Mit Schweißbuckel	5,630	GO.26-UBR*
Stahl	Weißer Zinküberzug	mit Bohrungen	5,550	GO.26-ZI
Stahl	Bichromat-Zinküberzug	mit Bohrungen	5,550	GO.26-ZB*
Leichtmetallegierung	Roh	mit Bohrungen	2,800	GO.26-AL
Edelstahl 18/8	Roh	mit Bohrungen	5,550	GO.26-IB
Edelstahl 18/8	Roh	ohne Bohrungen	5,630	GO.26-AIB*
Edelstahl 18/8	Kugelpolieren	mit Bohrungen	5,550	GO.26-IP*
Stahl	Weißer Zinküberzug	mit Bohrungen	6,140	GO.26-FZI

* Artikel auf Anfrage gefertigt
