Spannverschlusse mit federn

Wilkommen / Katalog / Spannverschlüsse / Haken / Griffplatte / Spannverschlüsse mit federn / Spannverschlusse mit federn
  • Spannverschlüsse mit federn Spannverschlusse Mit Federn 1
  • Spannverschlüsse mit federn Spannverschlusse Mit Federn 2
Produktbeschreibung Technischen Datenblatt Ergänzung
Right angle models.
Allows positional misalignment.
Latch always under tension.
Fail safe design prevents over extension of the link.
Two slotted fixing holes in the base plate.
Type GP 1076 has manual safety lock preventing accidental unlatching.
Possibility of sealing.

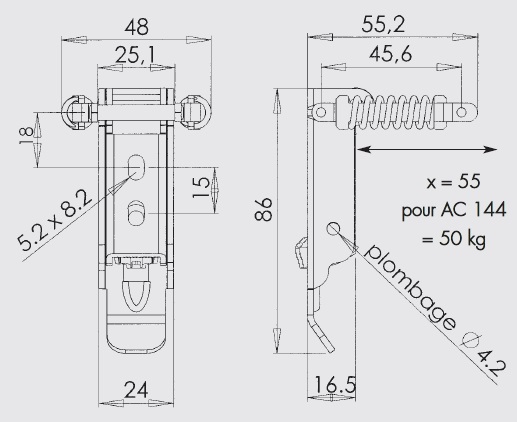

Right angle model
Latch always under tension
Fail safe design prevents over extension of the link
Maximum operating tension: 75daN
Recommended catch plates: AC 122 or AC 144
Lever: Metal thickness 2mm
Base: Metal thickness 2mm
Link: Side bars 2mm thick
Locking pin 1.2mm dia.
Download der IGS Datei
MATERIALFERTIGUNGBEFESTIGUNGTHEORETISCHES GEWICHT
KG/HUNDERT		REFERENZ
Stahl Bichromat-Zinküberzugmit Bohrungen12,800GP.1076-ZB*
Stahl Weißer Zinküberzugmit Bohrungen12,800GP.1076-ZI
Edelstahl 18/8 Roh mit Bohrungen 12,800 GP.1076-IB
* Artikel auf Anfrage gefertigt
