Spannverschlusse mit federn

Wilkommen / Katalog / Spannverschlüsse / Haken / Griffplatte / Spannverschlüsse mit federn / Spannverschlusse mit federn
  • Spannverschlüsse mit federn Spannverschlusse Mit Federn 1
  • Spannverschlüsse mit federn Spannverschlusse Mit Federn 2
Produktbeschreibung Technischen Datenblatt Ergänzung
Enclosed spring model.
Narrow base plate allows fixing in restricted areas.
Allows positional misalignment.
Latch always under tension.
Fail safe design prevents over extension of the link.
Type GP 539 with straight link, GP 544 with hook link for latching into a groove or over a lid.
Very good flexibility of use.
Extended positioning range.
Especially recommended when there is no seal.
Good vibration resistance.

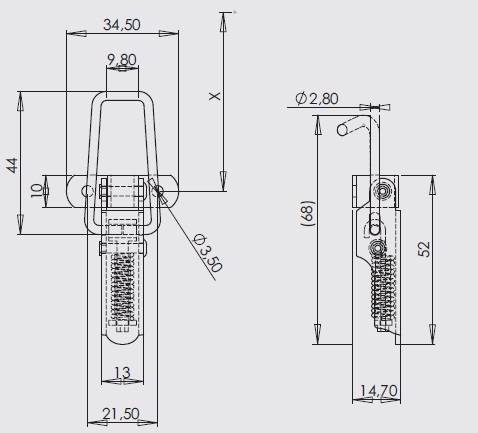

Approximate fixing position for P539 to give 25daN tension, using catch plate AC 236
x = 43mm
Maximum operating tension: 40daN
Recommended catch plate: AC 236
Lever: Metal thickness 1.5mm
Base: Metal thickness 1.2mm
Link: 2.8mm dia in steel, 2.5mm dia in stainless steel
Download der IGS Datei
MATERIALFERTIGUNGBEFESTIGUNGTHEORETISCHES GEWICHT
KG/HUNDERT		REFERENZ
Stahl Weißer Zinküberzugmit Bohrungen3,100GP.544-ZI*
Stahl Bichromat-Zinküberzugmit Bohrungen3,100GP.544-ZB*
Edelstahl 18/8 Roh mit Bohrungen 3,100 GP.544-IB*
* Artikel auf Anfrage gefertigt
