Schlingenring - 90° Anschlag
Wilkommen
/
Katalog
/
Schlingen
/
Schlingenring
/ Schlingenring - 90° Anschlag
Produktbeschreibung

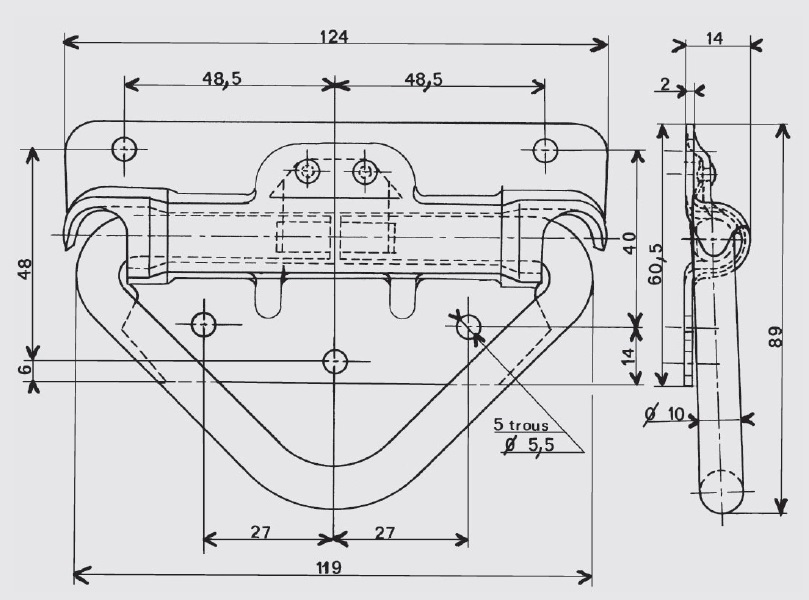

Technischen Datenblatt
Ergänzung
Plate: stamped, metal 20/10e, 5 holes Ø 5,5mm
- Ring: round wire Ø 10mm
- Leaf spring: stainless steel strip 18/8
- assembly elements: 2 drilled rivets Ø 3mm in stainless steel
Very strong and robust
The ring remains in the open position thanks to the friction of the spring, thus facilitating slinging
The ring remains in the rest position (essential in case of parachuting for instance)
The ring is integral with the plate
Maximum load: 70 daN
Download der IGS Datei
BEFESTIGUNG
MATERIAL
FERTIGUNG
GEWICHT
THEORETISCH
Kg/Hundert
REFERENZ
mit Bohrungen
Stahl
Bichromat-Zinküberzug
28,100
PE 352 ZB*
mit Bohrungen
Stahl
Weißer Zinküberzug
28,100
PE 352 ZI
mit Bohrungen
Edelstahl 18/8
Roh
28,100
PE 352 IB
mit Bohrungen
Edelstahl 18/8
Passiviert
28,100
PE 352 IA*
* Artikel auf Anfrage gefertigt
