Scharnier - Alu/Stahl/Edelstahl - Verschiedene höhen

Wilkommen / Katalog / Scharniere / Aushängbare Scharniere / Scharnier - Alu/Stahl/Edelstahl - Verschiedene höhen

Produktbeschreibung

Scharnier mit flachen enden (mit Untergscheibe Messing für die Stahlversion, Aluminium für die Aluminiumversion, Edelstahl für die Edelstahlversion)

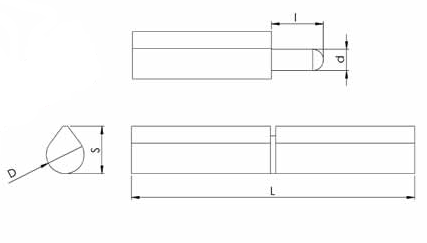

L/mm	D/mm	S/mm	I/mm	d/mm	REF.Stahl	REF.Aluminium	REF.Edelstahl 304	REF.Edelstahl 316
160	20	25.3	43	12	CFS.160.ABR*	CFS.160.AAL*	CFS.160.AIB*	CFS.160.AIS*

45	8	10	15	5	CFS.45.ABR*
60	10	12	19.5	6	CFS.60.ABR	CFS.60.AAL*	CFS.60.AIB	CFS.60.AIS
80	13	16	23	7	CFS.80.ABR	CFS.80.AAL	CFS.80.AIB	CFS.80.AIS*
100	16	20	27	9	CFS.100.ABR	CFS.100.AAL	CFS.100.AIB	CFS.100.AIS
120	16	20	27	9	CFS.120.ABR	CFS.120.AAL	CFS.120.AIB	CFS.120.AIS
140	20	25.3	34	11	CFS.140.ABR*	CFS.140.AAL*	CFS.140.AIB*	CFS.140.AIS*
180	20	25.3	53	13	CFS.180.ABR	CFS.180.AAL*	CFS.180.AIB*	CFS.180.AIS*
200	23	29	58	16	CFS.200.ABR*	CFS.200.AAL*	CFS.200.AIB*	CFS.200.AIS*

* Artikel auf Anfrage gefertigt
