Flexible Spannverschlusse
Wilkommen
/
Katalog
/
Spannverschlüsse / Haken / Griffplatte
/
Flexible Spannverschlüsse
/ Flexible Spannverschlusse
Produktbeschreibung
Technischen Datenblatt
Ergänzung
Enclosed model, visually attractive.
Suitable for screw fixing or welding.
The hook, which rests on the stops of the mounting bracket, automatically determines the mounting distance.
This model takes up very little space (including the hook).
In the open position, the entire toggle latch folds down completely, thus avoiding any risk of damage.
Very attractive appearance.

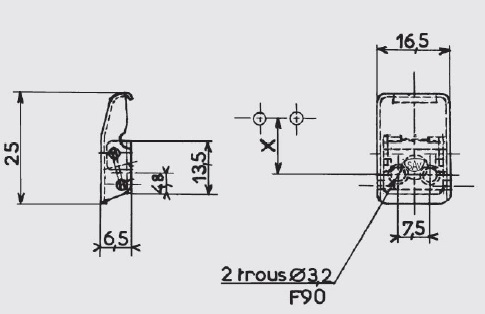

Approximate fixing position to give 25.5daN tension, using catch plate AC 162
x = 31mm
Recommended Catch Plate: Type AC 162
Lever: Metal Thickness 0.8mm
Base: Metal Thickness 1.0mm
Download der IGS Datei
MATERIAL
FERTIGUNG
BEFESTIGUNG
THEORETISCHES GEWICHT
KG/HUNDERT
REFERENZ
Stahl
gebeizt
ohne Bohrungen
0,660
GE.65-ABR
Stahl
gebeizt
mit Bohrungen
0,647
GE.65-BR*
Stahl
Weißer Zinküberzug
mit Bohrungen
0,647
GE.65-ZI
Stahl
Bichromat-Zinküberzug
mit Bohrungen
0,647
GE.65-ZB*
* Artikel auf Anfrage gefertigt
