Flexible Spannverschlusse

Wilkommen / Katalog / Spannverschlüsse / Haken / Griffplatte / Flexible Spannverschlüsse / Flexible Spannverschlusse

Produktbeschreibung Technischen Datenblatt Ergänzung

Base plate has slotted fixing holes for positional adjustment.
Can be used for gripping in groove without use of catch plate.
Curved link gives wider tolerance.
Available in other finishes and materials.

Very flexible in use.
Adjustment of the position thanks to the fixing holes.
Recommended for the closing of covers.

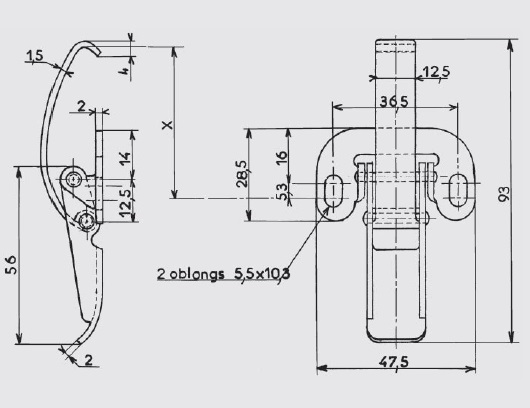

Approximate fixing position to give 50daN tension,
x = 50.4 mm
Maximum operating tension: 100daN
Recommended Catch Plate: Type AC 103
Lever: Metal Thickness 2.0 mm
Base: Metal Thickness 2.0 mm
Link: Metal Thickness 1.5 mm

Download der IGS Datei

MATERIAL	FERTIGUNG	BEFESTIGUNG	THEORETISCHES GEWICHT KG/HUNDERT	REFERENZ
Stahl	gebeizt	mit Bohrungen	4,600	GE.60-BR*
Stahl	Weißer Zinküberzug	mit Bohrungen	4,600	GE.60-ZI
Stahl	Bichromat-Zinküberzug	mit Bohrungen	4,600	GE.60-ZB*
Edelstahl 18/8	Roh	mit Bohrungen	4,600	GE.60-IB

* Artikel auf Anfrage gefertigt
