Flexible Spannverschlusse

Wilkommen / Katalog / Spannverschlüsse / Haken / Griffplatte / Flexible Spannverschlüsse / Flexible Spannverschlusse
  • Flexible Spannverschlüsse Flexible Spannverschlusse 1
  • Flexible Spannverschlüsse Flexible Spannverschlusse 2
Produktbeschreibung Technischen Datenblatt Ergänzung
Curved wire link gives wide degree of flexibility and good positioning tolerance.
Suitable for screw fixing or welding.
Good flexibility of use

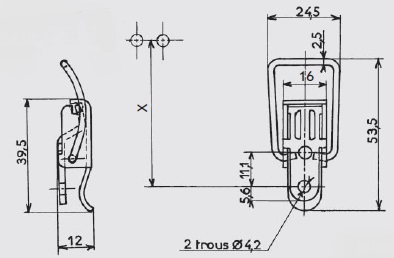

Approximate fixing position to give 35.7daN tension, using catch plate AC 161
x = 51.2mm
Maximum operating tension: 50daN
Recommended Catch Plate: Type AC 161
Lever: Metal Thickness 1.5mm
Base: Metal Thickness 2.0mm
Link: 2.5 mm diameter, curved piano wire.
Download der IGS Datei
MATERIALFERTIGUNGBEFESTIGUNGTHEORETISCHES GEWICHT
KG/HUNDERT		REFERENZ
Stahlgebeiztmit Bohrungen2,040GE.11-BR*
Stahlgebeiztohne Bohrungen2,080GE.11-ABR
StahlWeißer Zinküberzugmit Bohrungen2,040GE.11-ZI
StahlBichromat-Zinküberzugmit Bohrungen2,040GE.11-ZB*
EdelstahlRohmit Bohrungen2,040GE.11-IB*
* Artikel auf Anfrage gefertigt
